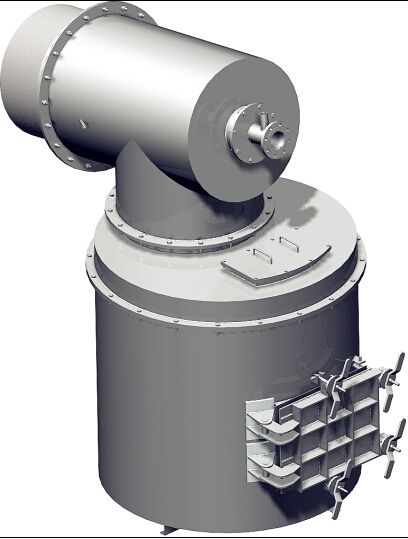

蓄热式烧嘴的结构

　　烧嘴采用空气、煤气组合式, 由空气蓄热烧嘴、煤气蓄热烧嘴组合而成, 上加热煤气喷口在下, 空气喷口在上, 下加热烧嘴则反之; 尽量在钢坯的上下表面形成还原性气氛, 降低氧化烧损和表面脱碳。蓄热式烧嘴的设计既要考虑低热值燃气的燃烧混合问题, 又要保证煤气的完全燃尽, 同时实现炉膛温度的均匀性, 因此采用双流股蓄热式烧嘴形式。

　　燃烧喷口是燃烧系统的关键部位, 合理的燃烧组织有赖于此, 在燃烧组织上既要确保燃气在炉内充分燃烧, 不会在对面的蓄热体内继续燃烧而对其造成损坏, 同时又要合理促成低氧燃烧的实现, 避免出现局部的高温过热; 既强化炉温的均匀性, 减少NO x 等有害气体的生成, 又减小高温下脱碳的发生。因此, 在喷口设计上要选择最优的气体出口速度和混合喷射角度。

　　燃料在喷口处边混合边燃烧, 空气、煤气在喷出过程中卷入周围的炉气, 稀释空煤气浓度, 低氧燃烧, 使烟气中NO x 的产生大大降低, 减少了有害气体的排放量。由于采用集中点火烘炉方式, 只要炉气温度高于700 ℃, 高炉煤气喷入炉内就会燃烧, 且连续式加热炉并不会频繁地冷炉启动, 因此将高温段蓄热式烧嘴配带自动点火及火焰检测系统是没有必要的, 这样既简化了烧嘴结构、降低了投资, 也减少了高温段存在的点火烧嘴经常烧损的情况。
